สามารถใช้ไดรฟ์แบบปรับความเร็วได้กับปั๊มวอร์เท็กซ์ได้หรือไม่

ในฐานะซัพพลายเออร์ปั๊มวอร์เท็กซ์ คำถามหนึ่งที่ฉันมักพบจากลูกค้าคือ สามารถใช้ระบบขับเคลื่อนแบบปรับความเร็วได้ (VSD) กับปั๊มวอร์เท็กซ์ได้หรือไม่ นี่เป็นคำถามที่ถูกต้อง เนื่องจากการใช้ VSD อาจให้ประโยชน์หลายประการในการทำงานของปั๊ม ในบล็อกนี้ ฉันจะสำรวจความเป็นไปได้ ข้อดี และข้อควรพิจารณาในการใช้ VSD กับปั๊มวอร์เท็กซ์

ทำความเข้าใจเกี่ยวกับปั๊ม Vortex

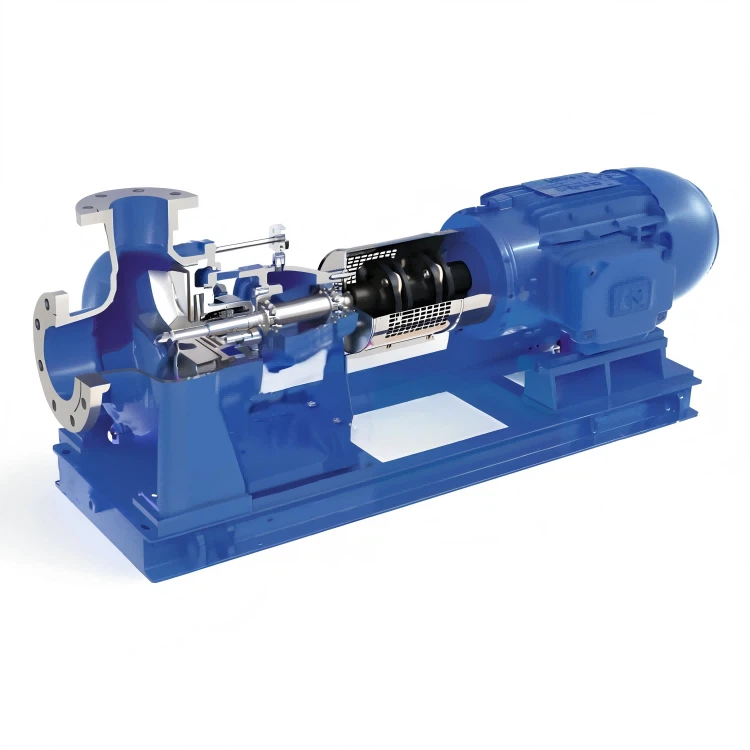

ก่อนที่จะเจาะลึกความเข้ากันได้กับ VSD จำเป็นต้องเข้าใจว่าปั๊มวอร์เท็กซ์คืออะไร ปั๊ม Vortex เป็นปั๊มหอยโข่งชนิดหนึ่งที่ใช้การออกแบบใบพัดที่เป็นเอกลักษณ์ ใบพัดในปั๊มวอร์เท็กซ์มักจะเป็นแบบกึ่งเปิดหรือปิด และจะสร้างกระแสน้ำวนภายในปลอกปั๊ม การกระทำของกระแสน้ำวนนี้ทำให้ปั๊มสามารถจัดการกับของเหลวที่มีของแข็ง วัสดุที่มีความหนืด และของเหลวที่กักขังอยู่ในอากาศได้อย่างมีประสิทธิภาพมากกว่าปั๊มประเภทอื่นๆ ยกตัวอย่างของเราปั๊ม Vortex ใบพัด Vortex กึ่งเปิดได้รับการออกแบบมาเพื่อมอบประสิทธิภาพที่เชื่อถือได้ในการใช้งานที่ท้าทาย

วิธีการทำงานของไดรฟ์แบบปรับความเร็วได้

ไดรฟ์ความเร็วตัวแปรหรือที่เรียกว่าไดรฟ์ความถี่ตัวแปร (VFD) เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ควบคุมความเร็วของมอเตอร์ไฟฟ้า ทำได้โดยการเปลี่ยนความถี่และแรงดันไฟฟ้าที่จ่ายให้กับมอเตอร์ ด้วยการปรับความเร็วมอเตอร์ VSD สามารถควบคุมอัตราการไหลและแรงดันของปั๊มได้ ซึ่งตรงกันข้ามกับปั๊มที่มีความเร็วคงที่ ซึ่งทำงานที่ความเร็วคงที่ซึ่งกำหนดโดยความถี่ของแหล่งจ่ายไฟ (ปกติคือ 50 หรือ 60 Hz)

ความเป็นไปได้ของการใช้ VSD กับปั๊ม Vortex

คำตอบสั้นๆ คือ ใช่ ระบบขับเคลื่อนแบบปรับความเร็วได้สามารถใช้กับปั๊มวอร์เท็กซ์ได้ ปั๊มน้ำวนสมัยใหม่ส่วนใหญ่ได้รับการออกแบบให้เข้ากันได้กับ VSD ปัจจัยสำคัญคือมอเตอร์ของปั๊มวอร์เท็กซ์ต้องเหมาะสมกับการทำงานแบบความเร็วหลายระดับ โดยทั่วไป มอเตอร์เหนี่ยวนำสามเฟส ซึ่งมักใช้ในปั๊มวอร์เท็กซ์ สามารถควบคุมได้อย่างง่ายดายด้วย VSD

เมื่อใช้ VSD กับปั๊มวอร์เท็กซ์ จะสามารถปรับความเร็วของปั๊มได้ตามความต้องการของระบบ ตัวอย่างเช่น หากความต้องการการไหลของของไหลลดลง VSD จะสามารถลดความเร็วของปั๊มได้ ซึ่งจะช่วยลดการใช้พลังงานอีกด้วย ในทางกลับกัน เมื่อความต้องการเพิ่มขึ้น VSD สามารถเพิ่มความเร็วของปั๊มเพื่อให้ตรงตามข้อกำหนดการไหลที่สูงขึ้น

ข้อดีของการใช้ VSD กับปั๊ม Vortex

การประหยัดพลังงาน

ข้อดีที่สำคัญที่สุดอย่างหนึ่งของการใช้ VSD กับปั๊มวอร์เท็กซ์คือการประหยัดพลังงาน การใช้พลังงานของปั๊มเป็นสัดส่วนกับลูกบาศก์ของความเร็ว ซึ่งหมายความว่าแม้แต่ความเร็วที่ลดลงเล็กน้อยก็อาจส่งผลให้การใช้พลังงานลดลงอย่างมาก ตัวอย่างเช่น หากความเร็วของปั๊มลดลง 20% การใช้พลังงานจะลดลงประมาณ 50% ในการใช้งานที่ปั๊มทำงานที่โหลดบางส่วนในช่วงเวลาที่สำคัญ เช่น ในโรงบำบัดน้ำหรือระบบ HVAC การประหยัดพลังงานอาจเกิดขึ้นได้มาก

ยืดอายุปั๊ม

เมื่อใช้งานปั๊มที่ความเร็วต่ำลงเมื่อไม่จำเป็นต้องใช้ความจุเต็ม การสึกหรอของส่วนประกอบปั๊มจะลดลง สิ่งนี้สามารถยืดอายุการใช้งานของปั๊มและลดต้นทุนการบำรุงรักษา ใบพัด แบริ่ง และซีลจะเกิดความเครียดน้อยลงที่ความเร็วต่ำ ซึ่งหมายความว่ามีโอกาสน้อยที่จะเกิดความเสียหายก่อนเวลาอันควร

การควบคุมกระบวนการที่ดีขึ้น

VSD ช่วยให้สามารถควบคุมอัตราการไหลของปั๊มและความดันได้อย่างแม่นยำ สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานที่การส่งของเหลวที่แม่นยำเป็นสิ่งสำคัญ เช่น ในการแปรรูปทางเคมีหรือการผลิตยา VSD สามารถปรับความเร็วปั๊มแบบเรียลไทม์เพื่อรักษาอัตราการไหลหรือความดันให้คงที่ แม้ว่าสภาวะของระบบจะเปลี่ยนไปก็ตาม

ค้อนน้ำลดลง

ค้อนน้ำเป็นปรากฏการณ์ที่เกิดขึ้นเมื่อการไหลของของไหลในท่อหยุดหรือเปลี่ยนแปลงกะทันหัน สิ่งนี้อาจทำให้เกิดแรงดันไฟกระชากในท่อ ซึ่งอาจทำให้ท่อ วาล์ว และส่วนประกอบอื่นๆ เสียหายได้ VSD สามารถค่อยๆ เพิ่มหรือลดความเร็วของปั๊ม ซึ่งช่วยลดโอกาสที่จะเกิดค้อนน้ำ

ข้อควรพิจารณาเมื่อใช้ VSD กับปั๊ม Vortex

ต้นทุนเริ่มต้น

การติดตั้ง VSD จะเพิ่มต้นทุนเริ่มต้นของระบบปั๊ม VSD มีราคาแพงกว่าตัวควบคุมความเร็วคงที่แบบเดิม และอาจมีค่าใช้จ่ายเพิ่มเติมสำหรับการติดตั้งและทดสอบการใช้งาน อย่างไรก็ตาม การพิจารณาการประหยัดพลังงานและค่าบำรุงรักษาในระยะยาวเป็นสิ่งสำคัญเมื่อประเมินความคุ้มค่าโดยรวมของการใช้ VSD

เครื่องทำความร้อนมอเตอร์

เมื่อมอเตอร์ทำงานที่ความเร็วต่ำ อาจสร้างความร้อนไม่เพียงพอที่จะกระจายอย่างเหมาะสม สิ่งนี้อาจทำให้เกิดความร้อนสูงเกินไปซึ่งอาจทำให้มอเตอร์เสียหายได้ เพื่อป้องกันสิ่งนี้ VSD บางตัวจึงได้รับการติดตั้งคุณสมบัติต่างๆ เช่น การป้องกันความร้อนและการควบคุมพัดลม สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่ามอเตอร์มีขนาดเหมาะสมสำหรับการใช้งานและมีการกำหนดค่า VSD อย่างถูกต้อง

ฮาร์โมนิกส์

VSD สามารถสร้างฮาร์โมนิคซึ่งเป็นความถี่ไฟฟ้าที่ไม่ต้องการซึ่งสามารถรบกวนอุปกรณ์ไฟฟ้าอื่นๆ ในระบบได้ เพื่อลดผลกระทบของฮาร์โมนิค อาจจำเป็นต้องใช้ตัวกรองหรืออุปกรณ์ลดฮาร์มอนิกอื่นๆ สิ่งสำคัญคือต้องปรึกษากับวิศวกรไฟฟ้าหรือผู้ผลิต VSD เพื่อกำหนดมาตรการลดฮาร์มอนิกที่เหมาะสมสำหรับการใช้งานของคุณ

ความเข้ากันได้ของระบบ

VSD ต้องเข้ากันได้กับมอเตอร์ปั๊มและระบบโดยรวม ซึ่งรวมถึงการตรวจสอบให้แน่ใจว่า VSD มีอัตรากำลัง แรงดันไฟฟ้า และคุณสมบัติการควบคุมที่เหมาะสม สิ่งสำคัญคือต้องพิจารณาโปรโตคอลการสื่อสารระหว่าง VSD และส่วนประกอบอื่นๆ ในระบบ เช่น เซ็นเซอร์และตัวควบคุม

กรณีศึกษา

เพื่ออธิบายประโยชน์ของการใช้ VSD กับปั๊มวอร์เท็กซ์ มาดูกรณีศึกษาบางส่วนกัน

โรงบำบัดน้ำ

ในโรงบำบัดน้ำ มีการใช้ปั๊มน้ำวนเพื่อถ่ายน้ำเสียจากถังกักเก็บไปยังกระบวนการบำบัด เดิมทีปั๊มทำงานที่ความเร็วคงที่ ซึ่งส่งผลให้มีการใช้พลังงานสูงและมีการบำรุงรักษาบ่อยครั้งเนื่องจากปั๊มทำงานเต็มพิกัดแม้ว่าความต้องการถ่ายโอนน้ำเสียจะต่ำก็ตาม ด้วยการติดตั้ง VSD ความเร็วของปั๊มสามารถปรับได้ตามอัตราการไหลของน้ำเสียจริง ส่งผลให้การใช้พลังงานลดลง 40% และค่าบำรุงรักษาลดลงอย่างมาก

โรงงานแปรรูปเคมี

ในโรงงานแปรรูปสารเคมี มีการใช้ปั๊มวอร์เท็กซ์เพื่อถ่ายโอนสารเคมีที่มีฤทธิ์กัดกร่อนจากถังเก็บไปยังถังปฏิกิริยา กระบวนการนี้จำเป็นต้องมีการควบคุมอัตราการไหลของสารเคมีอย่างแม่นยำเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย ด้วยการใช้ VSD ความเร็วของปั๊มสามารถปรับได้แบบเรียลไทม์เพื่อรักษาอัตราการไหลให้คงที่ สิ่งนี้ช่วยปรับปรุงการควบคุมกระบวนการและลดจำนวนข้อบกพร่องของผลิตภัณฑ์

บทสรุป

โดยสรุป สามารถใช้ไดรฟ์แบบปรับความเร็วได้กับปั๊มวอร์เท็กซ์อย่างมีประสิทธิภาพ ประโยชน์ของการประหยัดพลังงาน อายุการใช้งานปั๊มที่ยาวนานขึ้น การควบคุมกระบวนการที่ดีขึ้น และลดค้อนน้ำที่ลดลง ทำให้ปั๊มนี้เป็นตัวเลือกที่เหมาะกับการใช้งานหลายประเภท อย่างไรก็ตาม การพิจารณาต้นทุนเริ่มต้น การทำความร้อนของมอเตอร์ ฮาร์โมนิค และความเข้ากันได้ของระบบเป็นสิ่งสำคัญเมื่อตัดสินใจว่าจะใช้ VSD หรือไม่

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับการใช้ VSD กับปั๊มน้ำวนของเรา หรือมีคำถามใดๆ เกี่ยวกับผลิตภัณฑ์ของเรา เราขอแนะนำให้คุณติดต่อเราเพื่อขอหารือโดยละเอียด ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณกำหนดโซลูชันที่ดีที่สุดสำหรับการใช้งานเฉพาะของคุณ และแนะนำคุณตลอดกระบวนการจัดซื้อจัดจ้าง

อ้างอิง

• "ปั๊มหอยโข่ง: การออกแบบและการใช้งาน" โดย Heinz P. Bloch และ Allan R. Budris
• "ไดรฟ์ความถี่ตัวแปร: การเลือก การใช้งาน และการแก้ไขปัญหา" โดย William C. Boyes
• เอกสารทางเทคนิคจากผู้ผลิตปั๊มวอร์เท็กซ์และ VSD
