ปั๊มที่ไหลตามแนวแกนเป็นองค์ประกอบสำคัญในการใช้งานอุตสาหกรรมและเทศบาลต่างๆซึ่งเป็นที่รู้จักกันดีในการจัดการกับของเหลวจำนวนมากที่หัวค่อนข้างต่ำ ในฐานะซัพพลายเออร์ของปั๊มไหลตามแนวแกนฉันมักจะพบข้อสงสัยเกี่ยวกับความแตกต่างระหว่างปั๊มแบบแกนเดี่ยวและหลายขั้นตอน ในโพสต์บล็อกนี้ฉันจะเจาะลึกถึงลักษณะข้อดีและแอปพลิเคชันที่เหมาะสมของทั้งสองประเภทเพื่อช่วยให้คุณตัดสินใจอย่างชาญฉลาดเมื่อเลือกปั๊มที่เหมาะสมสำหรับความต้องการของคุณ
ปั๊มแบบแกนเดี่ยว
ปั๊มที่มีการไหลตามแนวแกนเดี่ยวได้รับการออกแบบด้วยใบพัดเดี่ยวที่ให้พลังงานแก่ของเหลวในการส่งผ่านครั้งเดียว ของเหลวเข้าสู่ปั๊มตามแนวแกนไหลผ่านใบพัดและออกจากแนวแกนเป็นเส้นตรง ปั๊มเหล่านี้มีความเรียบง่ายอัตราการไหลสูงและความสามารถของศีรษะค่อนข้างต่ำ
การออกแบบและการดำเนินงาน
การออกแบบของปั๊มแบบแกนเดี่ยวระยะเดียวนั้นค่อนข้างตรงไปตรงมา มันประกอบด้วยระฆังทางเข้า, ใบพัด, diffuser และทางออก ใบพัดซึ่งเป็นหัวใจของปั๊มมักจะเป็นอุปกรณ์คล้ายใบพัดที่มีใบมีดโค้ง ในขณะที่ใบพัดหมุนมันจะสร้างความแตกต่างของความดันที่บังคับให้ของเหลวเคลื่อนที่ตามแนวแกนผ่านปั๊ม
diffuser ซึ่งตั้งอยู่ปลายน้ำของใบพัดช่วยในการแปลงพลังงานจลน์ของของเหลวเป็นพลังงานความดัน มันทำสิ่งนี้โดยค่อยๆเพิ่มพื้นที่ตัดขวางของเส้นทางการไหลซึ่งจะช่วยลดความเร็วของของเหลวและเพิ่มความดัน
ข้อดี
- อัตราการไหลสูง: ปั๊มที่ไหลตามแนวแกนเดี่ยวสามารถจัดการกับของเหลวจำนวนมากได้ทำให้เหมาะสำหรับการใช้งานที่ต้องการอัตราการไหลสูงเช่นการควบคุมน้ำท่วมการชลประทานและน้ำประปา
- ความต้องการหัวต่ำ: ปั๊มเหล่านี้ได้รับการออกแบบให้ทำงานที่หัวค่อนข้างต่ำโดยทั่วไปจะมีตั้งแต่ไม่กี่เมตรถึงประมาณ 20 เมตร สิ่งนี้ทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องเคลื่อนย้ายของเหลวในระยะทางสั้น ๆ หรือกับความแตกต่างของแรงดันเล็กน้อย
- การออกแบบที่เรียบง่าย: การออกแบบระยะเดียวของปั๊มเหล่านี้ทำให้ง่ายต่อการผลิตติดตั้งและบำรุงรักษา พวกเขามีส่วนประกอบน้อยกว่าปั๊มหลายขั้นตอนซึ่งจะช่วยลดความเสี่ยงของความล้มเหลวทางกลและทำให้ขั้นตอนการบำรุงรักษาง่ายขึ้น
- ประสิทธิภาพการใช้พลังงาน: ปั๊มที่ไหลตามแนวแกนเดี่ยวโดยทั่วไปจะประหยัดพลังงานมากกว่าปั๊มหลายขั้นตอนเมื่อทำงานที่หัวต่ำ นี่เป็นเพราะพวกเขามีใบพัดที่ต่ำกว่าซึ่งช่วยลดการสูญเสียแรงเสียดทานและการใช้พลังงาน
แอปพลิเคชันที่เหมาะสม
ปั๊มที่มีการไหลตามแนวแกนเดียวมักใช้ในแอพพลิเคชั่นที่หลากหลายรวมถึง:
- การควบคุมน้ำท่วม: ปั๊มเหล่านี้ใช้เพื่อกำจัดน้ำส่วนเกินออกจากพื้นที่ที่ถูกน้ำท่วมเช่นแม่น้ำทะเลสาบและเขตเมือง พวกเขาสามารถเคลื่อนย้ายน้ำปริมาณมากอย่างรวดเร็วและมีประสิทธิภาพเพื่อป้องกันน้ำท่วมและความเสียหายต่อทรัพย์สิน
- การชลประทาน: ปั๊มที่ไหลตามแนวแกนเดี่ยวใช้ในการจัดหาน้ำให้กับสนามเกษตรสวนและสนามกอล์ฟ พวกเขาสามารถให้น้ำไหลอย่างต่อเนื่องที่ความดันค่อนข้างต่ำซึ่งเหมาะสำหรับการชลประทาน
- น้ำประปา: ปั๊มเหล่านี้ใช้เพื่อถ่ายโอนน้ำจากแหล่งกำเนิดเช่นแม่น้ำทะเลสาบหรือดีไปยังโรงบำบัดหรือระบบการกระจาย พวกเขาสามารถจัดการกับน้ำปริมาณมากและสามารถใช้งานได้ที่หัวต่ำซึ่งทำให้เหมาะสำหรับการใช้น้ำประปา
- การระบายความร้อนจากอุตสาหกรรม: ปั๊มที่ไหลตามแนวแกนเดี่ยวใช้เพื่อหมุนเวียนน้ำหล่อเย็นในกระบวนการอุตสาหกรรมเช่นการผลิตพลังงานการผลิตและการประมวลผลทางเคมี พวกเขาสามารถให้อัตราการไหลสูงของน้ำหล่อเย็นที่ความดันค่อนข้างต่ำซึ่งจำเป็นสำหรับการถ่ายเทความร้อนที่มีประสิทธิภาพ
คุณสามารถสำรวจปั๊มไหลตามแนวแกนเดียวในแนวนอนสำหรับรายละเอียดเพิ่มเติมเกี่ยวกับข้อเสนอขั้นตอนเดียวของเรา
ปั๊มไหลตามแนวแกนหลายขั้นตอน
ปั๊มที่มีการไหลตามแนวแกนหลายขั้นตอนตามชื่อที่แนะนำได้รับการออกแบบโดยมีใบพัดหลายตัวที่จัดเรียงเป็นอนุกรม ใบพัดแต่ละใบเพิ่มพลังงานให้กับของเหลวเพิ่มความดันและศีรษะ ปั๊มเหล่านี้มีความสามารถในการสร้างหัวที่สูงกว่าปั๊มระยะเดียวทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องเคลื่อนย้ายของเหลวในระยะทางไกลหรือเทียบกับความแตกต่างของแรงดันที่ใหญ่กว่า
การออกแบบและการดำเนินงาน
การออกแบบปั๊มแบบแกนหลายขั้นตอนนั้นซับซ้อนกว่าปั๊มระยะเดียว ประกอบด้วยใบพัดหลายตัวแต่ละตัวคั่นด้วย diffuser ของเหลวเข้าสู่ปั๊มตามแนวแกนและไหลผ่านใบพัดแต่ละตัวและ diffuser ตามลำดับค่อยๆเพิ่มความดันและศีรษะในแต่ละขั้นตอน
จำนวนสเตจในปั๊มแบบหลายขั้นตอนการไหลอาจแตกต่างกันไปขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน โดยทั่วไปปั๊มหลายขั้นตอนมีระหว่างสองถึงสิบขั้นตอนแม้ว่าปั๊มบางตัวอาจมีมากกว่า
ข้อดี
- ความสามารถหัวสูง: ปั๊มที่มีการไหลแบบหลายขั้นตอนมีความสามารถในการสร้างหัวสูงโดยทั่วไปจะมีตั้งแต่ 20 เมตรถึงมากกว่า 100 เมตร สิ่งนี้ทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องเคลื่อนย้ายของเหลวในระยะทางไกลหรือเทียบกับความแตกต่างของแรงดันอย่างมากเช่นการถ่ายโอนน้ำน้ำประปาอาคารสูงและการเพิ่มท่อส่งน้ำมันและก๊าซ
- ความอเนกประสงค์: ปั๊มเหล่านี้สามารถออกแบบให้ทำงานในอัตราการไหลและหัวที่หลากหลายทำให้เหมาะสำหรับการใช้งานที่หลากหลาย พวกเขาสามารถปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของแต่ละแอปพลิเคชันเช่นประเภทของเหลวอัตราการไหลหัวและสภาพการทำงาน
- ประสิทธิภาพที่หัวสูง: ปั๊มที่มีการไหลแบบหลายขั้นตอนโดยทั่วไปจะมีประสิทธิภาพมากกว่าปั๊มระยะเดียวเมื่อทำงานที่หัวสูง นี่เป็นเพราะพวกเขาสามารถกระจายการทำงานของการเพิ่มความดันของของไหลผ่านใบพัดหลายตัวซึ่งจะช่วยลดการสูญเสียแรงเสียดทานและการใช้พลังงาน
แอปพลิเคชันที่เหมาะสม
ปั๊มที่มีการไหลตามแนวแกนหลายขั้นตอนมักใช้กันทั่วไปในแอพพลิเคชั่นที่หลากหลายรวมถึง:
- การถ่ายโอนน้ำ: ปั๊มเหล่านี้ใช้ในการถ่ายโอนน้ำในระยะทางไกลเช่นจากแหล่งน้ำไปยังโรงบำบัดหรือระบบการกระจาย พวกเขาสามารถให้อัตราการไหลและการไหลสูงซึ่งจำเป็นสำหรับการถ่ายโอนน้ำที่มีประสิทธิภาพ
- น้ำประปาอาคารสูง: ปั๊มไหลแบบหลายขั้นตอนจะใช้ในการจัดหาน้ำไปยังอาคารสูงซึ่งจะต้องสูบน้ำให้มีความสูงอย่างมีนัยสำคัญ พวกเขาสามารถสร้างหัวสูงที่จำเป็นในการเอาชนะความดันคงที่ของคอลัมน์น้ำและตรวจสอบให้แน่ใจว่ามีน้ำประปาที่เชื่อถือได้สำหรับทุกชั้นของอาคาร
- การเพิ่มท่อส่งน้ำมันและก๊าซ: ปั๊มเหล่านี้ใช้เพื่อเพิ่มแรงดันของท่อส่งน้ำมันและก๊าซซึ่งจะต้องขนส่งของเหลวในระยะทางไกล พวกเขาสามารถให้อัตราการไหลสูงและอัตราการไหลที่จำเป็นในการรักษาการไหลของของเหลวผ่านท่อ
- การผลิตไฟฟ้า: ปั๊มไหลแบบหลายขั้นตอนถูกนำมาใช้ในโรงไฟฟ้าที่ผลิตไฟฟ้าเพื่อไหลเวียนน้ำระบายความร้อนน้ำให้อาหารหม้อไอน้ำและถ่ายโอนของเหลวอื่น ๆ พวกเขาสามารถจัดการกับของเหลวจำนวนมากและสร้างหัวสูงที่จำเป็นเพื่อตอบสนองความต้องการของกระบวนการผลิตพลังงาน
ความแตกต่างที่สำคัญ
- ความสามารถหัว: ความแตกต่างที่สำคัญที่สุดระหว่างปั๊มแบบแกนเดี่ยวและหลายขั้นตอนคือความสามารถของหัว ปั๊มระยะเดียวได้รับการออกแบบมาสำหรับหัวต่ำในขณะที่ปั๊มหลายขั้นตอนสามารถสร้างหัวที่สูงขึ้นได้มาก
- ความซับซ้อนและค่าใช้จ่าย: ปั๊มหลายขั้นตอนมีความซับซ้อนมากขึ้นในการออกแบบและมีส่วนประกอบมากกว่าปั๊มระยะเดียว สิ่งนี้ทำให้พวกเขามีราคาแพงกว่าในการผลิตติดตั้งและบำรุงรักษา
- ประสิทธิภาพ: ปั๊มระยะเดียวโดยทั่วไปจะมีประสิทธิภาพมากขึ้นที่หัวต่ำในขณะที่ปั๊มหลายขั้นตอนมีประสิทธิภาพมากขึ้นที่หัวสูง ประสิทธิภาพของปั๊มแต่ละประเภทขึ้นอยู่กับเงื่อนไขการทำงานที่เฉพาะเจาะจงและข้อกำหนดของแอปพลิเคชัน
- ความเหมาะสมของแอปพลิเคชัน: ปั๊มระยะเดียวเหมาะสำหรับการใช้งานที่ต้องการอัตราการไหลสูงและหัวต่ำในขณะที่ปั๊มหลายขั้นตอนเหมาะสำหรับการใช้งานที่มีหัวสูงและอัตราการไหลที่หลากหลาย
บทสรุป
โดยสรุปการเลือกระหว่างปั๊มแบบหลายขั้นตอนและหลายขั้นตอนขึ้นอยู่กับข้อกำหนดเฉพาะของแอปพลิเคชันของคุณ หากคุณต้องการจัดการกับของเหลวจำนวนมากที่หัวค่อนข้างต่ำปั๊มระยะเดียวอาจเป็นตัวเลือกที่ดีที่สุด ในทางกลับกันหากคุณต้องการสร้างหัวสูงหรือทำงานในอัตราการไหลที่หลากหลายปั๊มหลายขั้นตอนอาจเหมาะสมกว่า

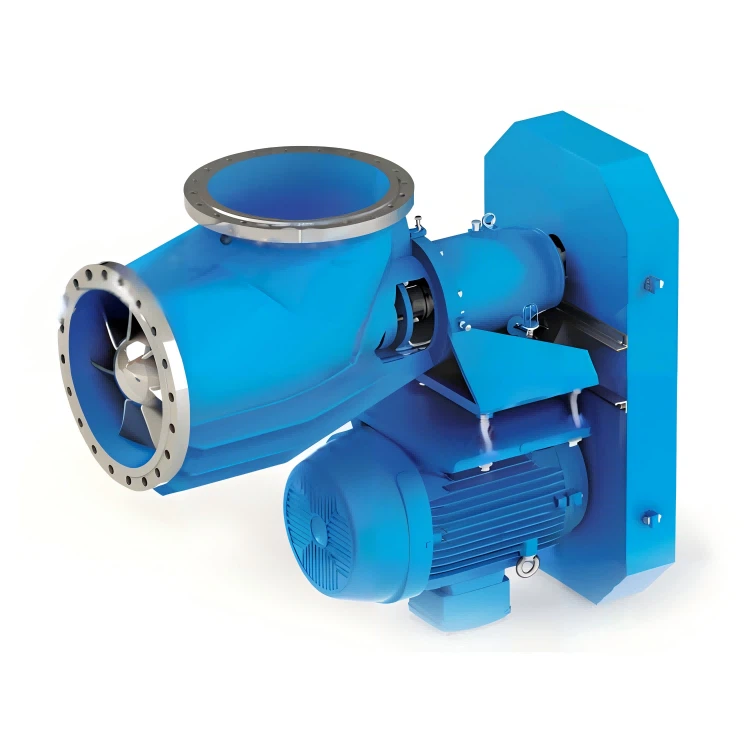

ในฐานะซัพพลายเออร์ของปั๊มไหลตามแนวแกนเรานำเสนอปั๊มแบบเวทีเดียวและหลายขั้นตอนเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ของเราระงับปั๊มเป็นหนึ่งในผลิตภัณฑ์ที่เป็นนวัตกรรมของเราที่สามารถปรับแต่งได้สำหรับแอพพลิเคชั่นที่แตกต่างกัน หากคุณไม่แน่ใจว่าปั๊มประเภทใดที่เหมาะสมสำหรับแอปพลิเคชันของคุณทีมผู้เชี่ยวชาญของเราพร้อมให้ความช่วยเหลือ เราสามารถให้ข้อมูลทางเทคนิคโดยละเอียดข้อมูลประสิทธิภาพและคำแนะนำเฉพาะแอปพลิเคชันเพื่อให้แน่ใจว่าคุณเลือกปั๊มที่เหมาะสมสำหรับความต้องการของคุณ
หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับปั๊มไหลตามแนวแกนของเราหรือต้องการหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณโปรดอย่าลังเลที่จะติดต่อเรา เราหวังว่าจะได้มีโอกาสทำงานร่วมกับคุณและมอบโซลูชั่นการสูบน้ำที่ดีที่สุดสำหรับแอปพลิเคชันของคุณ
การอ้างอิง
- Stepanoff, AJ (1957) ปั๊มการไหลแบบแรงเหวี่ยงและแกนตามแนวแกน: ทฤษฎีการออกแบบและการใช้งาน John Wiley & Sons
- Karassik, IJ, Messina, JP, Cooper, PW, & Heald, CC (2008) คู่มือปั๊ม (4th ed.) McGraw-Hill
- สถาบันไฮดรอลิก (2012) ANSI/HI 9.8-2012 ปั๊ม rotodynamic สำหรับของเหลวที่มีความหนืด
